Membránová klávesnice JD DUAL

Detailní popis produktu

membránová klávesnice (ovládací panel) určená pro elektrolýzu JD DUAL.

1. Konstrukce a rozhraní

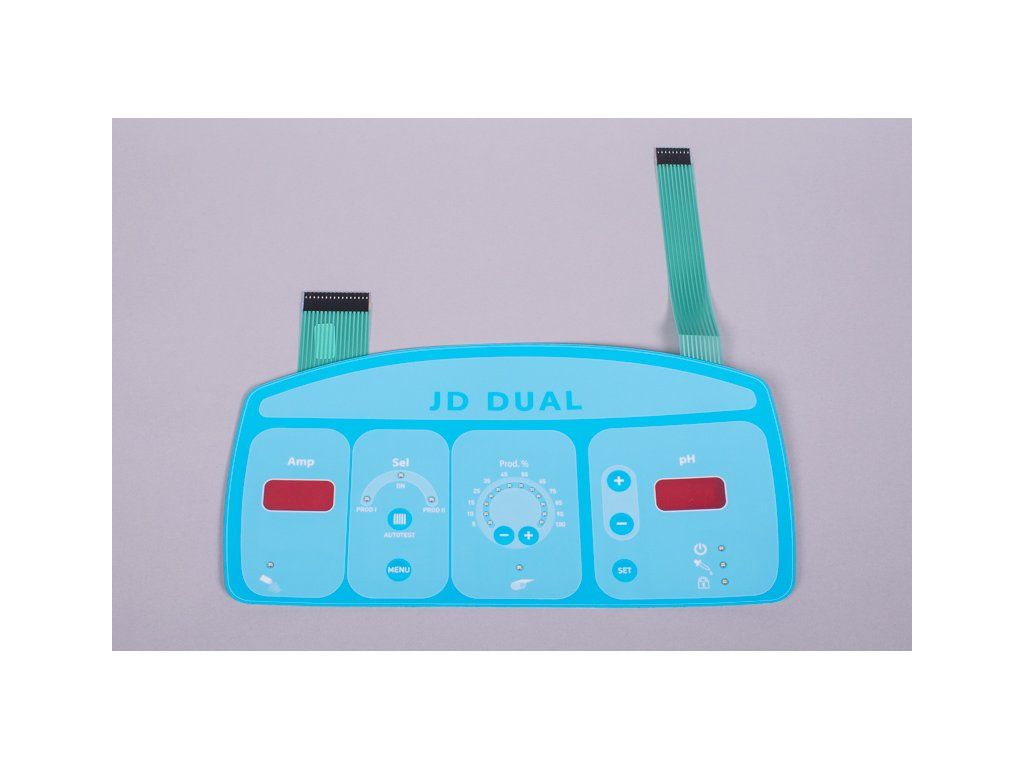

• Typ: Samolepicí čelní panel s integrovanými spínači a průhledovými okénky.

• Flexibilní konektory: Z horní části vystupují dva ohebné ploché kabely (FPC) zakončené konektory. Ty slouží k propojení s řídicí jednotkou (jeden pravděpodobně pro tlačítka/LED, druhý pro displeje).

• Displejové sekce: Dvě červená poloprůhledná okénka pro umístění sedmisegmentových LED displejů (pravděpodobně pro hodnoty Amp a pH).

2. Ovládací prvky a indikace

Panel je rozdělen do čtyř hlavních funkčních bloků:

• Amp (Proud): Sekce pro sledování proudu s displejem a indikátorem (ikona ve spodní části naznačuje pravděpodobně dávkování soli nebo elektrolytu).

• Sel (Volba): * Tlačítko AUTOTEST a MENU.

  • LED indikátory pro režimy PROD I a PROD II.

• Prod. % (Výkon): * Kruhová stupnice (5–100 %) s LED indikací nastaveného výkonu.

  • Tlačítka [ – ] a [ + ] pro regulaci produkce.

• pH:

  • Displej pro zobrazení hodnoty pH.

  • Tlačítka [ + ], [ – ] a SET pro kalibraci nebo nastavení cílové hodnoty.

  • Indikační LED diody vpravo dole: napájení (Power), dávkovací čerpadlo a zámek/bezpečnost.
